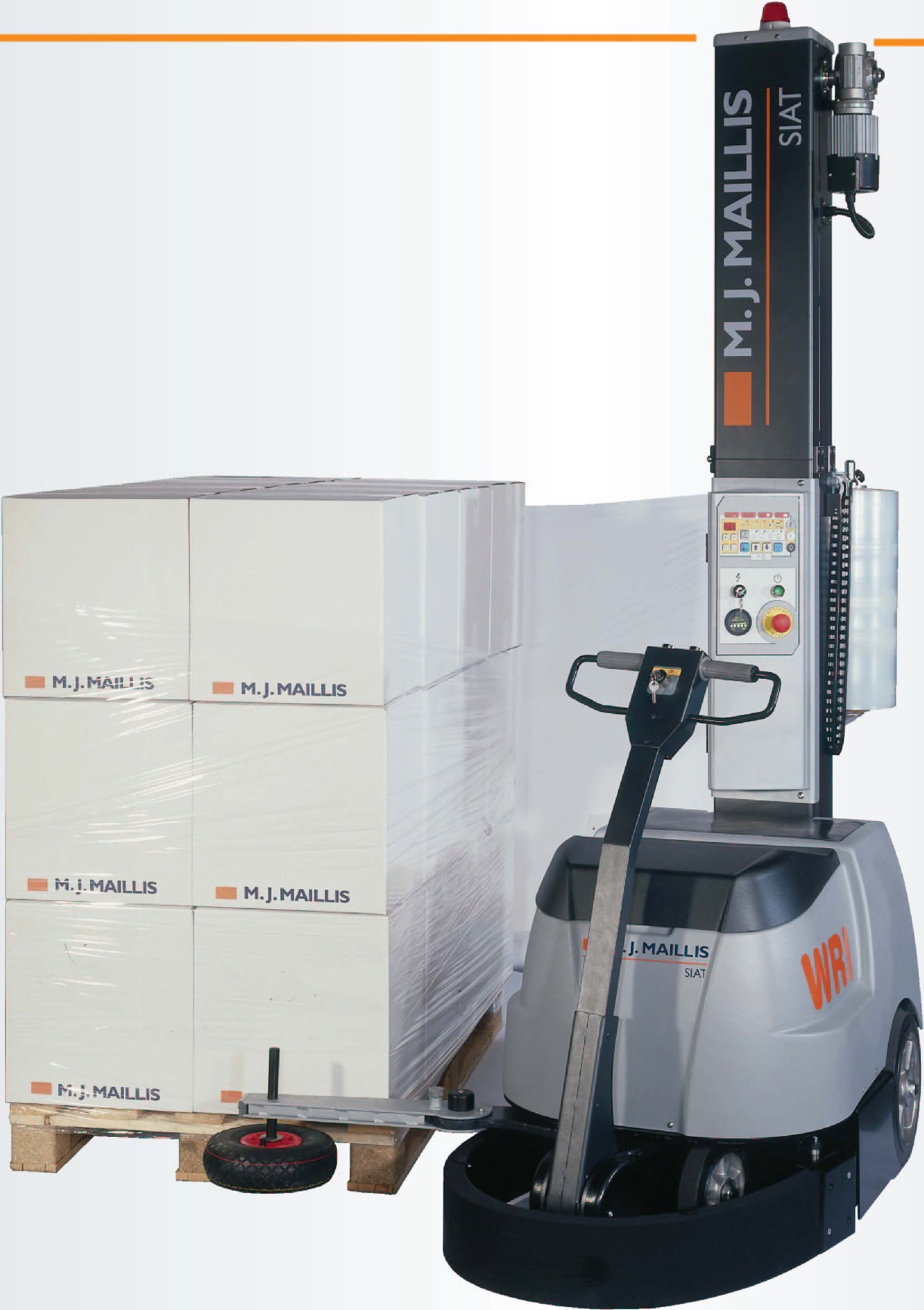

Wickelroboter Modell WR-100

Halbautomatischer Roboter in robuster Bauweise zum Verpackungen von Palettenladungen mittels Maschinenstretchfolie.

Diese Neuheit bietet die besten Vorraussetzungen für einen variablen Einsatz.

Ihnen ist Mobilität und Flexibilität wichtig?
große Packstücke die nicht auf einen Drehteller passen?
 sie wollen unabhängig von einem festen Standplatz sein?
Mit dieser Innovation können Sie viele Packstücke einstretchen wo man bisher zeitaufwendig manuell und mit teuren Anlagen arbeiten musste.

Wickelroboter - Grundausstattung

  • modulare Bauweise nach dem Baukastensystem möglich
  • zahlreiche Varianten für nahezu jeden Bereich
  • robuste Bauweise
  • jederzeit an jedem Ort einsetzbar
  • Folienstärke 12 - 35 µ
  • Erfassung der Ladungshöhe mittels Fotozelle
  • einstellbare Geschwindigkeit
  • bewegendes Abtastrad
  • Stirnseitige Antiaufprallschranke
  • akustischer Warngeber im Betrieb
  • maximale Höhe 2.100 mm

Wählbare Optionen

a ) Folienträger

Bei beiden Aggregaten wird der Folienschlitten über einen textilen Gurt geführt, der mit einer Absturzsicherung versehen ist. Bei dem System M wirkt die Federdruckbremse durch manuelles betätigen direkt auf die Umlenkrolle. Bei System FM wird die Bremswirkung mittels eines elektromagnetischen Impulses direkt am Bedientableau eingestellt. Durch 3 Umlenkrollen erhält man eine höhere Dehnung der Folie, welche gerade bei unterschiedlichen Packstücken vorteilhaft ist.
  • Bremse Modell M Federdruckbremse auf 1 Umlenkrolle wirkend
  • Bremse Modell FM Elektromagnetische Bremse über 3 Umlenkrollen die am Bedienmenü eingestellt werden kann

Die auf dem Folienträger montierte Standardfotozelle erkennt Packstücke bis "Wellpappenbraun". Sollten Sie dunkle Packstücke einstretchen oder die Anlage in einem dunklen Umfeld montiert sein, empfehlen wir den Einsatz einer optionalen "Schwarzlichtfotozelle".

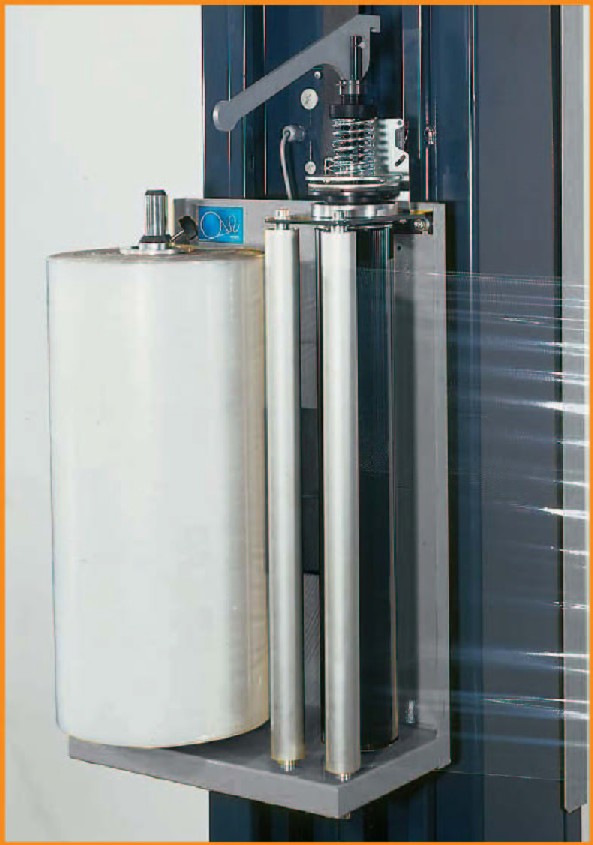

Bremse M

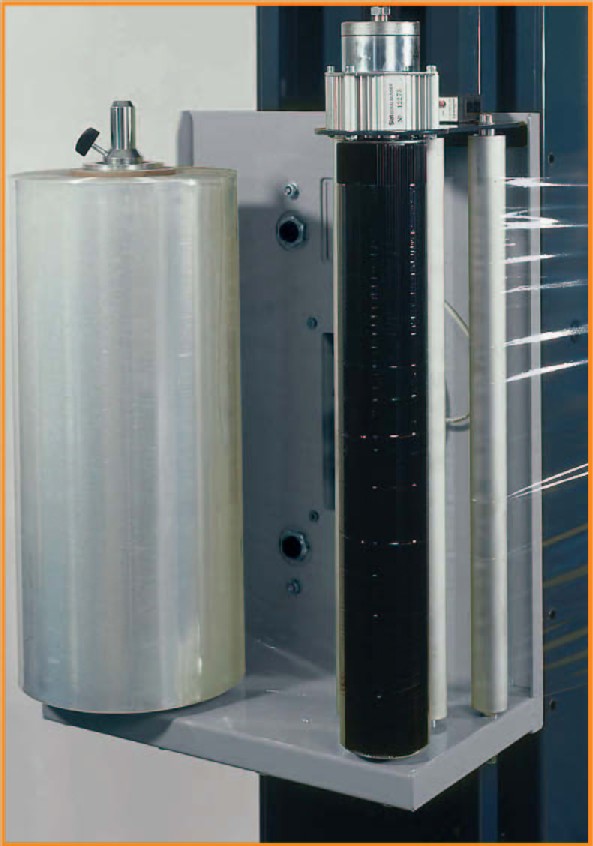

Bremse FM

Als besondere Option bei dem Modell SW 2 gibt es unser motorisch angetriebenen Vordehnsystem. Hiermit ist eine Vordehnübersetzung bis zu 250 % einstellbar. Je nach Folienqualität und in Verbindung mit der einzustellenden Folienanlegespannung sind gerade bei sehr leichten Packgütern in der Praxis sehr gute Ergebnisse zu erzielen.

Optional können Sie bei diesem System PS noch eine elektromagnetische Folientrennvorrichtung einsetzen lassen.

(Abbildung ähnlich)

b ) Bedienmenü

Modell 4 BF

Bei diesem Bedienmenü können alle Einstellungen über eine Tastatur angewählt werden. Alle Änderungen werden in einem Digitalfeld angezeigt. t.
  • 7 Automatikprogramme
  • Anzahl der Fuß- und Kopfwicklungen
  • Verzögerung der Höhenabtastung
  • Anzahl der Zwischenwicklungen
  • neben Automatikbetrieb ist die Maschine manuell über Bedientastatur einstellbar
  • Einstellung der Bremswirkung bei Bremse FM
  • Geschwindigkeit des Folienträgers

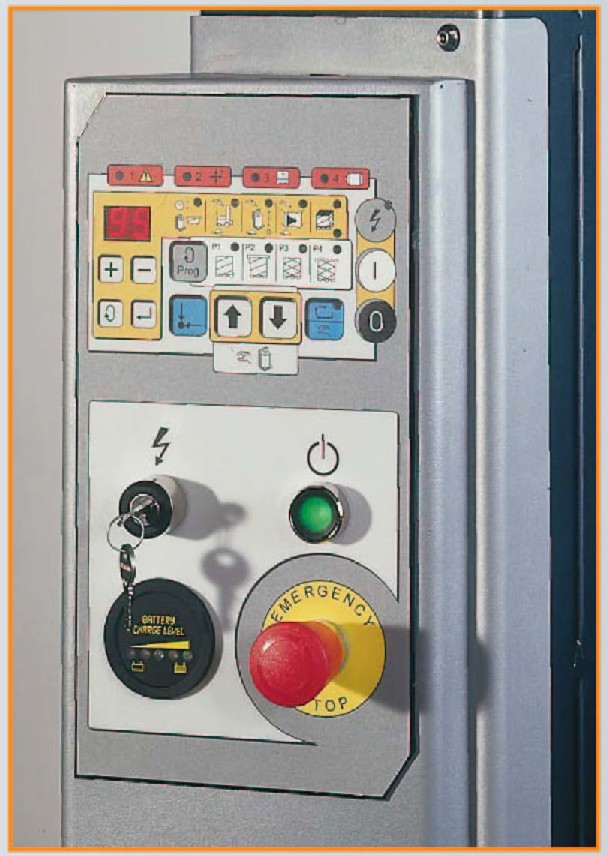

Bedienpanel

e ) Zubehör

  • automatische Folientrennvorrichtung
  • Fernbedienung
  • Gel - Batterie
  • Mast für Palettenhöhe bis 2.650 mm

e ) Allgemein

Akkubetrieb

  • Gleichstrommotor mit höherer Wirkung

  • Batterie 24 V

  • integrierte Ladestation für 230 V Anschluss

  • max. 200 Paletten pro Batterieaufladung

Abmessungen

  • Benötigter Fahrkreis um Ihr Packstück 1.100 mm

Garantie

Unsere Gewährleistung beläuft sich auf 12 Monate. In dieser Zeit erhalten Sie jederzeit Telefonsupport von einem zentral in Deutschland installiertem Technikerteam. Sollte per Telefon keine Lösung des Problems möglich sein, garantieren wir einen Servicetechniker innerhalb von 72 Stunden nach Anforderung. Bitte beachten Sie, dass Verschleißteile wie Sicherungen, Gummirollen wie bei allen technischen Anlagen nicht der Gewährleistung unterliegen.



Gerne Unterbreiten wir eine für Ihren Bedarf zugeschnittene Variante. Nur ein Klick und wir helfen gern ...
