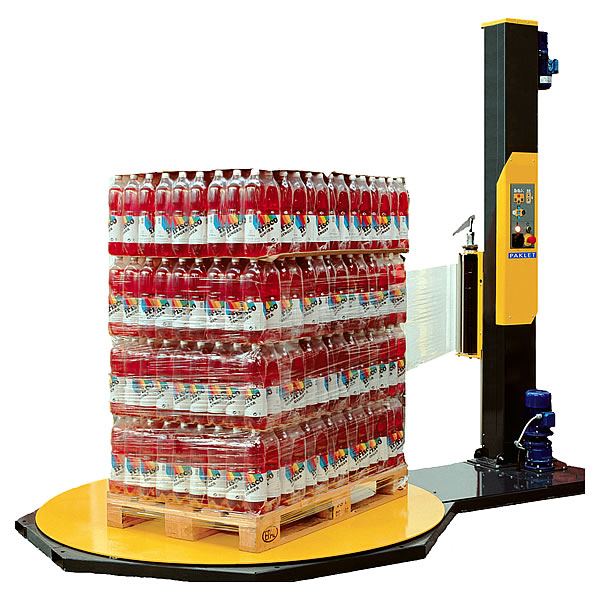

Palettenwickelmaschine - SW - 1

Halbautomatischer Palettenwickler in robuster Bauweise zum Verpackungen von Paletten mittels Maschinenstretchfolie.

Dieser Palettenwickler bietet das optimale Preis-/Leistungsverhältnis bei einem Palettenaufkommen bis zu 50 Stück am Tag.



Palettenwickler - Grundausstattung

  • modulare Bauweise nach dem Baukastensystem möglich
  • zahlreiche Varianten für nahezu jeden Bereich
  • robuste Bauweise
  • klappbarer Mast für schnelles Aufstellen
  • Mast erlaubt Wickelhöhe von 2.200 mm
  • Aussparungen im Grundgestell erlauben jederzeit Transport über Stapler
  • Folienstärke 12 - 35 µ
  • Erfassung der Ladungshöhe mittels Fotozelle
  • Niederhalteranbau nicht möglich

Wählbare Optionen

a ) Drehteller

Alle Drehteller sind ausgerüstet für ein Belastungsgewicht von 2.000 kg. Sie werden mittels eines Kettensystems betrieben. Am Bedienmenü kann die Umdrehungszahl von 6 - 13 U/min variiert werden. Der Drehteller verfügt über eine Nullstellung. Start- und Endstellung sind immer identisch.

Folgende Durchmesservarianten halten wir je nach Palettenmaß bereit:

  • Drehteller 1.500 mm für Palettenmaß 800 x 1.200 mm
  • Drehteller 1.650 mm für Palettenmaß 1.000 x 1.200 mm
  • Drehteller 1.800 mm für Palettenmaß 1.200 x 1.200 mm

b ) Folienträger

Bei der Bremse M wiird der Folienschlitten über einen textilen Gurt geführt, der mit einer Absturzsicherung versehen ist. Bei diesem System M erhält man durch eine zusätzliche Umlenkrolle ein sichereres und stabileres Packstück. Zusätzlich verringert sich durch die erhöhte Dehnung der Folienverbrauch.
  • Bremse Modell M Federdruckbremse auf Umlenkrolle wirkend

Die auf dem Folienträger montierte Standardfotozelle erkennt Packstücke bis "Wellpappenbraun". Sollten Sie dunkle Packstücke einstretchen oder die Anlage in einem dunklen Umfeld montiert sein, empfehlen wir den Einsatz einer optionalen "Schwarzlichtfotozelle".

Bremse M

c ) Bedienmenü

Bei diesem Bedienmenü können alle Einstellungen über eine Tastatur angewählt werden. Alle Änderungen werden in einem Digitalfeld angezeigt. t.
  • 2 Automatikprogramme (Aufwärts- u. Kreuzwicklung)
  • Anzahl der Fuß- und Kopfwicklungen
  • Anzahl der Zwischenwicklungen
  • neben Automatikbetrieb ist die Maschine manuell über Bedientastatur einstellbar
  • Drehtellergeschwindigkeit von 6 - 13 Umdrehungen pro Minute über Tast

Bedienpanel

d ) Zubehör

  • Auffahrrampe Länge 1.500 mm (leichtes Befahren mit Hubwagen möglich)

e ) Allgemein

Stromanschluss

  • 400 Volt / 50 hz

  • 16 Ampere Zuleitung mit CE-Stecker

  • 3 phasig +N / + PE

  • 4 poliger Stecker

Abmessungen

  • Länge 2.760 mm / Höhe 2.400 mm / Breite entspricht Drehteller

  • Gewicht 138 kg

Garantie

Unsere Gewährleistung beläuft sich auf 12 Monate. In dieser Zeit erhalten Sie jederzeit Telefonsupport von einem zentral in Deutschland installiertem Technikerteam. Sollte per Telefon keine Lösung des Problems möglich sein, garantieren wir einen Servicetechniker innerhalb von 72 Stunden nach Anforderung. Bitte beachten Sie, dass Verschleißteile wie Sicherungen, Gummirollen wie bei allen technischen Anlagen nicht der Gewährleistung unterliegen.



Gerne Unterbreiten wir eine für Ihren Bedarf zugeschnittene Variante. Nur ein Klick und wir helfen gern ...
