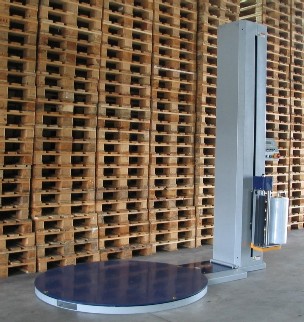

Palettenwickler PHB-EB-16

Halbautomatischer Palettenwickler in robuster Bauweise zum Verpackungen von Palettenladungen mittels Maschinenstretchfolie..

Mit dieser Palettenwickelmaschine gehen Sie den ersten Schritt von der umständlichen und im Ergebnis meist mangelhaften Handstretchfolie.

Selbstverständlich trägt auch dieser Palettenwickler das CE Kennzeichen und erfüllt alle relevanten europäischen Sicherheitsrichtlinien.



Palettenwickler - Grundausstattung

  • robuste Bauweise
  • klappbarer Mast für schnelles Aufstellen
  • Mast erlaubt Wickelhöhe von 2.400 mm
  • Aussparungen im Grundgestell erlauben jederzeit Transport über Stapler
  • Folienstärke 12 - 35 µ
  • Erfassung der Ladungshöhe mittels Fotozelle
  • Niederhalteranbau nicht möglich
  • Standarddrehtellerdurchmesser 1.650 mm
  • Folienträgergeschwindigkeit über Frequenzumregler einstellbar

Wählbare Optionen

a ) Drehteller

Alle Drehteller sind ausgerüstet für ein Belastungsgewicht von 2.000 kg. Sie werden mittels eines Kettensystems betrieben. Am Bedienmenü kann die Umdrehungszahl von 0 - 12 U/min variiert werden.

Folgende Durchmesservarianten halten wir je nach Palettenmaß bereit:

  • Drehteller 1.650 mm für Palettenmaß 1.000 x 1.200 mm
  • Drehteller 1.800 mm für Palettenmaß 1.200 x 1.200 mm

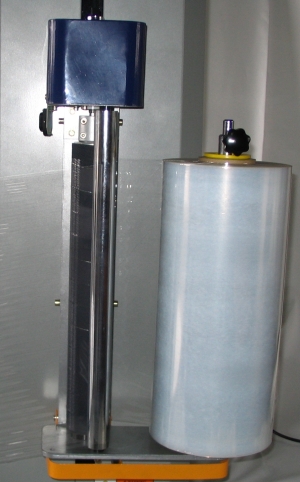

b ) Folienträger

Bei diesem System wird der Folienschlitten über einen textilen Gurt geführt, der mit einer Absturzsicherung versehen ist. Die elektromagnetische Bremse Bremse wirkt ausschließlich auf den Folienkern.

Die Bremswirkung kann hier über einen Drehschalter am Bedienmenü eingestellt werden. Gegenüber der mechanischen Bremse hat man hier eine viel genauere Einstellmöglichkeit.

Die Folienträgergeschwindigkeit kann mittels Drehschalter über einen Frequenzregler variiert werden.

Die auf dem Folienträger montierte Standardfotozelle erkennt Packstücke bis "Wellpappenbraun". Sollten Sie dunkle Packstücke einstretchen oder die Anlage in einem dunklen Umfeld montiert sein, empfehlen wir den Einsatz einer optionalen "Schwarzlichtfotozelle".

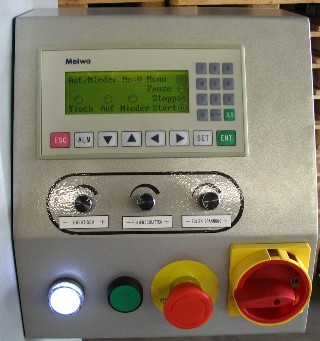

c ) Bedienmenü

Mit dem einfach aufgebauten Bedienmenü können folgende Einstellungen am Palettenwickler sehr leicht variiert werden:
  • 4 Automatikprogramme (Aufwärts- u. Kreuzwicklung u. Deckblattfunktion)
  • Anzahl der Fuß- und Kopfwicklungen über Display Timer einstellbar
  • neben Automatikbetrieb ist die Maschine manuell über Bedientastatur einstellbar
  • Drehtellergeschwindigkeit von 0 - 12 Umdrehungen pro Minute
  • Anzeige der Anzahl Stretchvorgänge pro Tag / Gesamt
  • Folienschlittengeschwindigkeit einstellbar, frequenzgeregelt

d ) Zubehör

  • Auffahrrampe Länge 1.350 mm (leichtes Befahren mit Hubwagen möglich)

e ) Allgemein

Stromanschluss

  • 380 Volt / 50 hz

  • CE - Ausführung

Abmessungen

  • Länge 2.760 mm / Höhe 2.400 mm / Breite entspricht Drehteller

  • Gewicht 700 kg

Garantie

Unsere Gewährleistung beläuft sich auf 6 Monate. In dieser Zeit erhalten Sie jederzeit Telefonsupport von einem zentral in Deutschland installiertem Technikerteam. Sollte per Telefon keine Lösung des Problems möglich sein können wir auf Servicepersonal zurückgreifen.Bitte beachten Sie, dass Verschleißteile wie Sicherungen, Gummirollen wie bei allen technischen Anlagen nicht der Gewährleistung unterliegen.



Gerne Unterbreiten wir eine für Ihren Bedarf zugeschnittene Variante. Nur ein Klick und wir helfen gern ...
