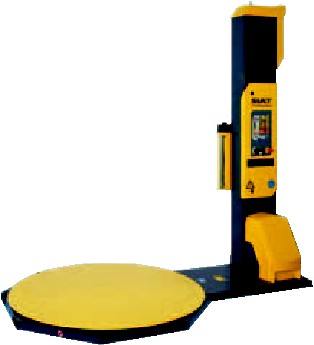

Palettenwickler - SW - 2 Professional

Halbautomatische Palettenwickelmaschine in robuster Bauweise zum Verpackungen von Palettenladungen mittels Stretchfolien.

Diese Pro - Anlage bietet die besten Vorraussetzungen für einen variablen Einsatz.

schwankende Palettengewichte ?
unterschiedliche Palettengröße ?
 unterschiedliche Packtstücke?
Viele Einstellmöglichkeiten im Zusammenspiel mit der elektromagnetischen Bremse erlaubt Ihnen einen variablen Einsatz.

Palettenwickler - Grundausstattung

  • modulare Bauweise nach dem Baukastensystem möglich
  • zahlreiche Varianten für nahezu jeden Bereich
  • robuste Bauweise
  • Aussparungen im Grundgestell erlauben jederzeit Transport über Stapler
  • Folienstärke 12 - 35 µ
  • Erfassung der Ladungshöhe mittels Fotozelle
  • Niederhalteranbau möglich

Wählbare Optionen

a ) Drehteller

Alle Drehteller sind ausgerüstet für ein Belastungsgewicht von 2.000 kg. Sie werden mittels eines Kettensystems betrieben. Am Bedienmenü kann die Umdrehungszahl von 6 - 13 U/min variiert werden. Der Drehteller verfügt über eine Nullstellung. Start- und Endstellung sind immer identisch.

Folgende Durchmesservarianten halten wir je nach Palettenmaß bereit:

  • Drehteller 1.500 mm für Palettenmaß 800 x 1.200 mm
  • Drehteller 1.650 mm für Palettenmaß 1.000 x 1.200 mm
  • Drehteller 1.800 mm für Palettenmaß 1.200 x 1.200 mm
  • Drehteller bis 2.800 mm optional möglich

b ) Folienträger

Bei beiden Aggregaten wird der Folienschlitten über einen textilen Gurt geführt, der mit einer Absturzsicherung versehen ist. Bei dem System M wirkt die Federdruckbremse durch manuelles betätigen direkt auf die Umlenkrolle. Bei System FM wird die Bremswirkung mittels eines elektromagnetischen Impulses direkt am Bedientableau eingestellt. Durch 3 Umlenkrollen erhält man eine höhere Dehnung der Folie, welche gerade bei unterschiedlichen Packstücken vorteilhaft ist.
  • Bremse Modell M Federdruckbremse auf 1 Umlenkrolle wirkend
  • Bremse Modell FM Elektromagnetische Bremse über 3 Umlenkrollen die am Bedienmenü eingestellt werden kann

Die auf dem Folienträger montierte Standardfotozelle erkennt Packstücke bis "Wellpappenbraun". Sollten Sie dunkle Packstücke einstretchen oder die Anlage in einem dunklen Umfeld montiert sein, empfehlen wir den Einsatz einer optionalen "Schwarzlichtfotozelle".

Bremse M

Bremse M

Als besondere Option bei dem Modell SW 2 gibt es unser motorisch angetriebenen Vordehnsystem. Hiermit ist eine Vordehnübersetzung bis zu 250 % einstellbar. Je nach Folienqualität und in Verbindung mit der einzustellenden Folienanlegespannung sind gerade bei sehr leichten Packgütern in der Praxis sehr gute Ergebnisse zu erzielen.

Optional können Sie bei diesem System PW noch eine elektromagnetische Folientrennvorrichtung einsetzen lassen.

c ) Bedienmenü

Modell 2 BF
Bei diesem Bedienmenü können alle Einstellungen über eine Tastatur angewählt werden. Alle Änderungen werden in einem Digitalfeld angezeigt.
  • 2 Automatikprogramme (Aufwärts- u. Kreuzwicklung)
  • Anzahl der Fuß- und Kopfwicklungen
  • Einstellung der Kopfüberwicklungen
  • Anzahl der Zwischenwicklungen
  • neben Automatikbetrieb ist die Maschine manuell über Bedientastatur einstellbar
  • Drehtellergeschwindigkeit von 6 - 13 Umdrehungen pro Minute über Tast

Bedienpanel

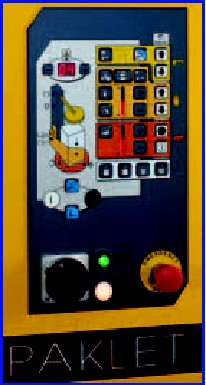

Modell 4 BF

Bei diesem Bedienmenü können alle Einstellungen über eine Tastatur angewählt werden. Alle Änderungen werden in einem Digitalfeld angezeigt. t.
  • 4 Automatikprogramme (Aufwärts- u. Kreuzwicklung + Deckblattfunktionen))
  • Anzahl der Fuß- und Kopfwicklungen
  • Einstellung der Kopfüberwicklungen
  • Anzahl der Zwischenwicklungen
  • neben Automatikbetrieb ist die Maschine manuell über Bedientastatur einstellbar
  • Drehtellergeschwindigkeit von 6 - 13 Umdrehungen pro Minute
  • Einstellung der Bremswirkung
  • optional Folienschlittengeschwindigkeit über Frequenzumrichter regelbar (Modell 4CF)



Bedienpanel

d ) Masthöhe

Bei dieser Anlage können Sie folgende Masthöhen entsprechend Ihrer Packstücke variieren:
  • Modell L bis 2.200 mm Höhe
  • Modell M bis 2.650 mm Höhe
  • Modell H bis 3.000 mm Höhe

Masten

e ) Zubehör

  • Auffahrrampe Länge 1.500 mm (leichtes Befahren mit Hubwagen möglich)
  • pneumatischer und über das Bedienmenü bedienbarer Niederhalteranbau jederzeit möglich (für leichte Packgüter)
  • Parameterspeicherung für 9 mögliche Programme
  • Schaltschrankheizung

Auffahrrampe

Niederhalter

e ) Allgemein

Stromanschluss

  • 400 Volt / 50 hz

  • 16 Ampere Zuleitung mit CE-Stecker

  • 3 phasig +N / + PE

  • 4 poliger Stecker

Abmessungen

  • Länge 2.760 mm / Höhe 2.400 mm / Breite entspricht Drehteller

Garantie

Unsere Gewährleistung beläuft sich auf 12 Monate. In dieser Zeit erhalten Sie jederzeit Telefonsupport von einem zentral in Deutschland installiertem Technikerteam. Sollte per Telefon keine Lösung des Problems möglich sein, garantieren wir einen Servicetechniker innerhalb von 72 Stunden nach Anforderung. Bitte beachten Sie, dass Verschleißteile wie Sicherungen, Gummirollen wie bei allen technischen Anlagen nicht der Gewährleistung unterliegen.



Gerne Unterbreiten wir eine für Ihren Bedarf zugeschnittene Variante. Nur ein Klick und wir helfen gern ...
